Acero AISI O1 • DIN 1.2510 • JIS SKS3

¿Qué es el Acero O1?

El acero O1 también se llama DIN 1.2510 y acero JIS SKS3. Alto contenido de manganeso, cromo y tungsteno en la composición de acero O1, que podría aumentar la capacidad de endurecimiento. Entonces el acero no necesita sufrir enfriamiento por agua. Después del enfriamiento y enfriamiento del aceite, la dureza podría alcanzar 62HRC. El acero para herramientas O1 se usó ampliamente como acero para moldes de trabajo en frío. Es un gran material para la cuchilla, moldes de metal, etc. Las propiedades del acero O1 y el tratamiento térmico del acero O1 se tratan a continuación.

Cuadro equivalente de grado de acero O1

CountryUSAGermany/UK/FranceJAPAN
StandardASTM A681DIN EN ISO 4957JIS G4404
GradesO11.2510/100MnCrW4SKS3

O1 Composición química del acero y grados equivalentes

STANDC(%)Mn(%)P(%)S(%)Si(%)Cr(%)V(%)W(%)Mo(%)
ASTM A6810.85-1.001.00-1.400.030.030.10-0.500.40-0.70-0.40-0.60-
EN ISO 49570.90-1.051.00-1.200.030.030.15-0.350.50-0.700.05-0.150.50-0.70-
JIS G44040.90-1.000.90-1.200.030.03max 0.350.50-1.00-0.50-1.00-

1.2510 Propiedades físicas del acero

PropertiesMetricImperial
Density(hardened to 62 HRC)7.81 g/cm³0.282 lb/in³
Density(@399°C/ 750°F, hardened to 62 HRC)7.70 g/cm³0.278 lb/in³
Density(@191°C/ 375°F, hardened to 62 HRC)7.75 g/cm³0.280 lb/in³
Melting point1421℃2590°F

Propiedades mecánicas de acero O1

PropertiesMetricImperial
Hardness, Brinell(soft annealed -delivery condition)190190
Hardness, Rockwell C(tempering temp 300-1200°F)34.0-64.034.0-64.0
Elastic modulus(hardened to 62 HRC)193 GPa28000 ksi
Elastic modulus(@399°C/750°F, hardened to 62 HRC )172 GPa25000 ksi
Elastic modulus(@191°C/375°F, hardened to 62 HRC)186 GPa27000 ksi
Compressive yield strength(0.2%, hardened to 50 HRC)1350 MPa196000 ksi
Compressive yield strength(0.2%, hardened to 55 HRC)1800 MPa261000 ksi
Compressive yield strength(0.2%, hardened to 60 HRC)2150 MPa312000 ksi
Compressive yield strength(0.2%, hardened to 62 HRC)2200 MPa319000 ksi

1.2510 Características del acero

  1. Es pre-endurecido, textura consistente, alta templabilidad.
  2. Alta limpieza y excelente rendimiento de pulido.
  3. Buenas propiedades de procesamiento eléctrico y propiedades de procesamiento de textura.
acero 1.2510

Tratamiento térmico de acero O1

Alivio del estrés del material sin endurecer

Calentar lentamente a 1250 ° F. Remojar durante dos horas por pulgada de espesor al calor. Enfriamiento lento (horno frío si es posible) a temperatura ambiente.

Endurecimiento

Temperatura crítica
Ac1: 1350 °F Ac3: 1400 ° F
(732 ° C) (760 ° C)
Ar1: 1295 ° F Ar3: 1240 ° F
(703 ° C) (671 ° C)

Precalentamiento

Caliente a una velocidad que no exceda los 400 ° F por hora (222 ° C por hora) a 1200-1300 ° F (649-704 ° C) y ecualice.

Austenitizing (alto calor)

Calienta lentamente desde el precalentamiento a 1475-1500 ° F (802-816C)

Remoje durante 30 minutos para la primera pulgada (25.4 mm) de espesor, más 15 minutos para cada pulgada adicional (25.4 mm).

Temple

Enfriamiento de aceite a una temperatura no inferior a 150-125 ° F (66-51 ° C).

Nota

O1 es algo propenso a agrietarse, especialmente si hay cambios significativos en el grosor de la sección y esquinas internas afiladas. El enfriamiento del aceite debe realizarse de modo que la eliminación del calor sea lo más uniforme posible en todas las áreas de la pieza que se está enfriando. Asegúrese de retirar la parte del aceite antes de que la temperatura baje a temperatura ambiente. Se recomienda aceite caliente a una temperatura de 300 a 400 ° F (149-204 ° C).

Templado

Templar inmediatamente después de apagar. No permita que la pieza se enfríe por debajo de 125 ° F (51 ° C). El rango de templado típico es 350-400 ° F (177-204 ° C). Mantenga a temperatura durante 1 hora por pulgada (25.4 mm) de espesor, 2 horas como mínimo, luego enfríe al aire a temperatura ambiente. Para minimizar las tensiones internas en secciones transversales de más de 3 pulgadas (76,2 mm) y para mejorar la estabilidad en las piezas que serán sometidas a EDM después del tratamiento térmico, se recomienda un tiempo de remojo de 4 a 6 horas a la temperatura de revenido.

Tratamiento criogénico

Los tratamientos de refrigeración generalmente se deben realizar después del genio y deben ser seguidos por un segundo genio.

Recocido

El recocido se debe realizar después del trabajo en caliente y antes del endurecimiento.

Calentar a una velocidad que no exceda los 400 ° F por hora (222 ° C por hora) a 1425-1450 ° F (802-816 ° C), y mantener a temperatura durante 1 hora por pulgada (25.4 mm) de espesor máximo; Mínimo 2 horas Luego enfríe lentamente con el horno a una velocidad que no exceda los 50 ° F por hora (28 ° C por hora) a 1000 ° F (538 ° C). Continúe enfriando a temperatura ambiente en el horno o en el aire. La dureza resultante debe ser un máximo de 212 HBW.

Embalaje de acero

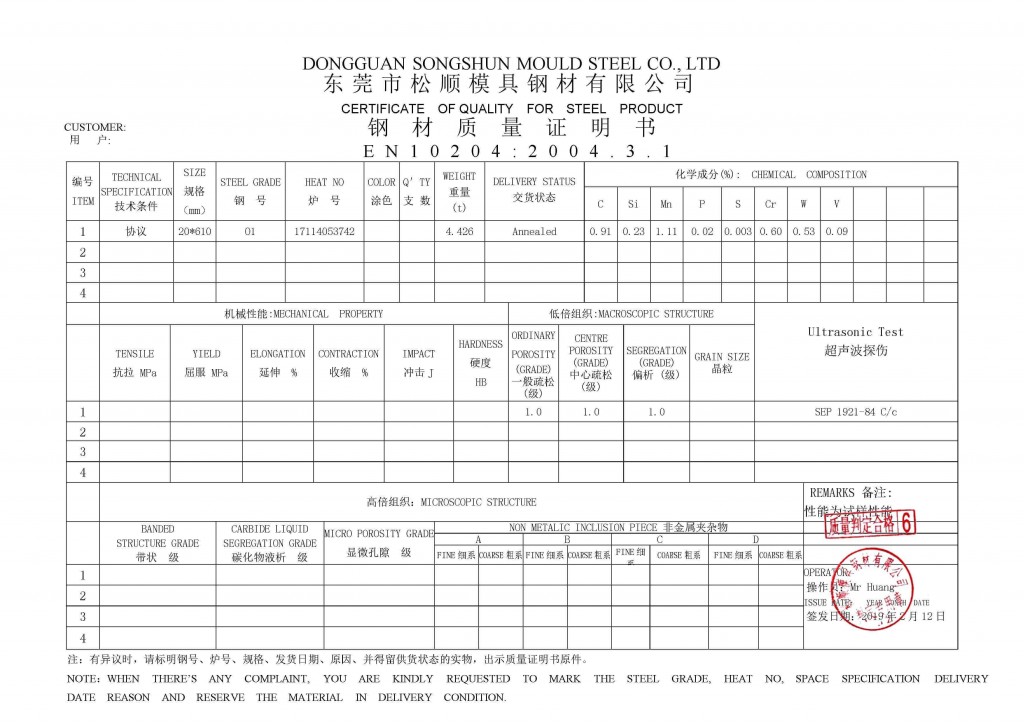

1.2510 Certificado de calidad del acero

Aplicación de acero O1

El acero 1.2510 se utiliza como material de piezas duras. Tales como punzones, pasadores, levas y, por supuesto, cuchillas. Y el acero o1 se usa principalmente para herramientas de corto recorrido para troqueles de conformado en frío, troqueles de corte y herramientas de corte que funcionan a temperatura ambiente. Las aplicaciones típicas para el acero para herramientas O1 son troqueles, moldes y molduras, calibradores, cortadores de corte, etc.

1.2510 Suministro de acero para herramientas

Barra redonda

Especificación: Dia 20-600 mm; Longitud: <5800 mm (ajuste contenedor de 20 pies); > 5800 mm, contenedor de 40 pies
Superficie: negro original, pelado, mecanizado / torneado, pulido / conectado a tierra / fresado / rectificado

Hoja / placa / losa

Especificación: espesor: 10-600 mm; ancho: 30-810 mm; longitud: igual que arriba
Superficie: negro original, mecanizado / torneado, pulido / conectado a tierra / fresado / rectificado

aviso

Tenemos nuestros propios equipos de corte y procesamiento. Las especificaciones se pueden cortar y personalizar según sus requisitos.

Nos especializamos en proveedores y proveedores especiales de acero con un stand de alta calidad durante muchos años. Póngase en contacto con nosotros para cualquier solicitud de materiales de acero O1 / 1.2510. Songshun Aceri siempre contigo.

© Copyright 2012 - | All Rights Reserved | Songshun Steel

Address: No.4 Dongda Streent, Sha Tou, Dongguan City Guangdong, P.R.C

Email: songshun.mould.steel@gmail.com

Show Buttons
Hide Buttons
Abrir chat
1
Welcome to Songshun Steel
Hi, this is Doris of Songshun Steel
What can I help you?
